固彩工程LOGO
0756-2621126
网站导航
一体系专业团队
地坪漆行业应用分类
高荷载超耐磨环氧彩砂涂装系统
2018-08-29 20:22:56

 高荷载超耐磨环氧彩砂施工方案

**环氧树脂地坪涂装对混凝土基础要求**

涂装前的水泥地面标号、平整度的好坏直接影响到环氧地坪涂装的最终使用效果。所以,我方意识到对涂装前的水泥状况予以说明、重视相当重要。

要求水泥基础牢固、硬度好。最好是水泥原浆磨平(混凝土磨平)以保证水泥层的强度。如两次浇筑,则要求找平层用细石混凝土进行找平。钢筋混凝土的厚度不低于10cm,找平层厚度不小于4cm。

水泥基面要求标号(硬度)达到C25,杜绝起砂,空鼓等现象。

水泥层表面要求平整(要求达到国家一类建筑企业标准:3米靠尺,平整度差异小于5mm);同时,要求水泥表面为滑面。

水泥面的水分含量小于6%(水泥找平层干燥时间大约为28天;混凝土找平干燥时时间约为40天;对于地下室、通风状况不好的则干燥时间可能更长一些)。

如涂装地面为地下室、工厂底楼(特别是地势低洼、依山而建的厂房首层),则要求预先作防水气层处理以防止地下水压过大而破坏涂层。

要求涂装基面干净无其它杂物,特别不能有其他涂料、油漆等杂物。

5.0mm环氧砂地坪涂装系统

一、适用范围

要求耐磨性强、耐一定冲击性的电器、电子、机械(如汽车、摩托车、电梯、自行车等)、通讯设备、仪器仪表、食品、医药、化工烟草、饲料、纺织、饮料、服装、家具、塑料文体用品等制造车间地面,特别是需要跑叉车、汽车、重手推车的走道。



二、性能特点

1、防尘,防潮,耐磨;

   2、耐冲击,硬度好,高荷载;

   3、可做防滑地面、哑光或高光地面。



三、技术指标

干燥时间,h

粘接强度,

Mpa

邵氏硬度

耐冲击性,

Kg.cm

耐磨性(750g

/500r,失重,g)

耐水性

抗压强度

,Mpa

抗弯强度

,Mpa

拉伸强度

,Mpa

耐30%盐水

耐10%硫酸

耐10%氢氧化钠

耐汽油,120#

表干

实干

≤4

≤24

≥2

≥80

50

通过

≤0.02

48小时无变化

≥70

≥6

≥7

13天无变化

56天无变化

56天无变化

56天无变化

四、施工工艺

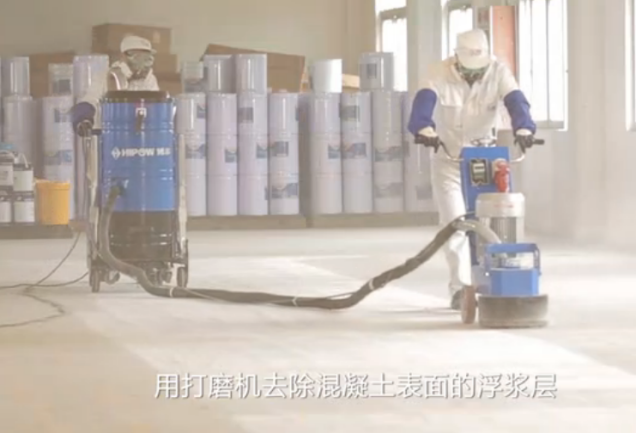

1、涂装前地面处理、清理沥青、填补伸缩缝、清除除已粉化混凝土基面、用高倍环氧砂浆修复找平地坪、灌入无溶剂环氧砂浆漆、使环氧砂浆充分渗入石英砂浆层。打磨、清扫、除尘。

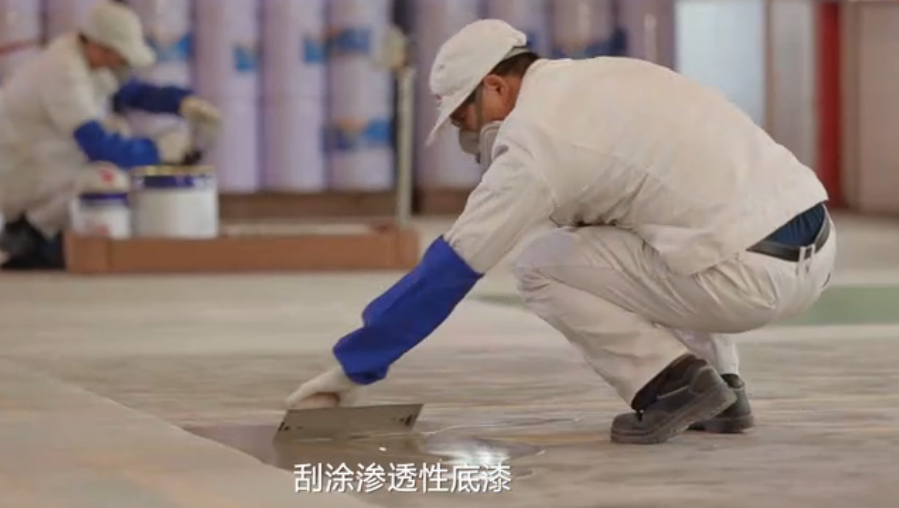

2、涂环氧底漆,使其充分渗透到水泥砂浆毛孔中、固化后膨胀与混凝土毛孔现成倒勾装加强水泥基面硬度,边刷底漆边适量抛砂使涂装面形成粗糙面增减加底漆的与后期涂装的增加涂装附着力。

3、按比例调和环氧彩砂漆均匀涂于待施工涂装面上。

4、按比例配比好环氧彩砂漆与石英彩砂在专用砂浆搅拌机中充分搅拌均匀、待无环氧石英彩砂熟化后用铺砂机进行铺设环氧石英彩砂层。用靠尺控制涂砂浆面平整度。采用压砂机对涂装面进行压实、压平。

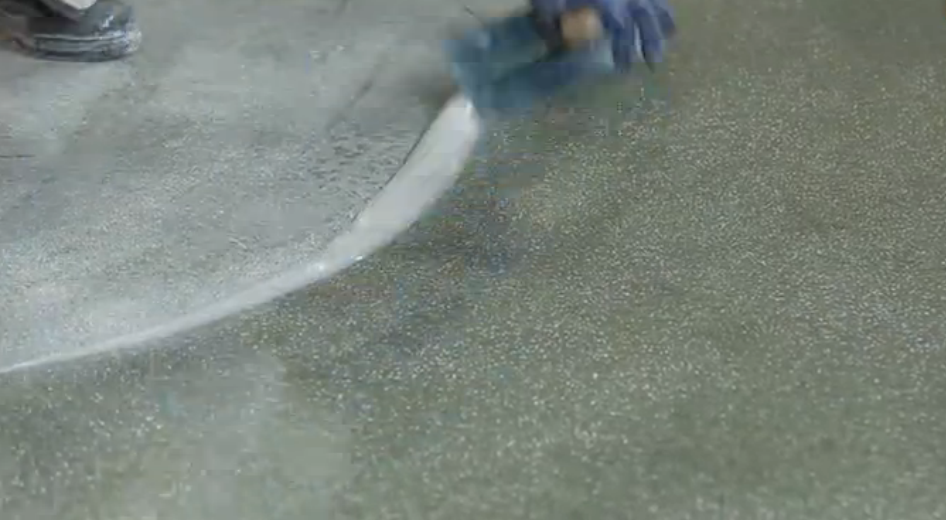

5、环氧石英彩砂面固化后用无尘打磨机进行打磨、磨除表面遗留砂粒。使环氧彩砂涂装表面光滑、细腻、平整。清洁吸尘。

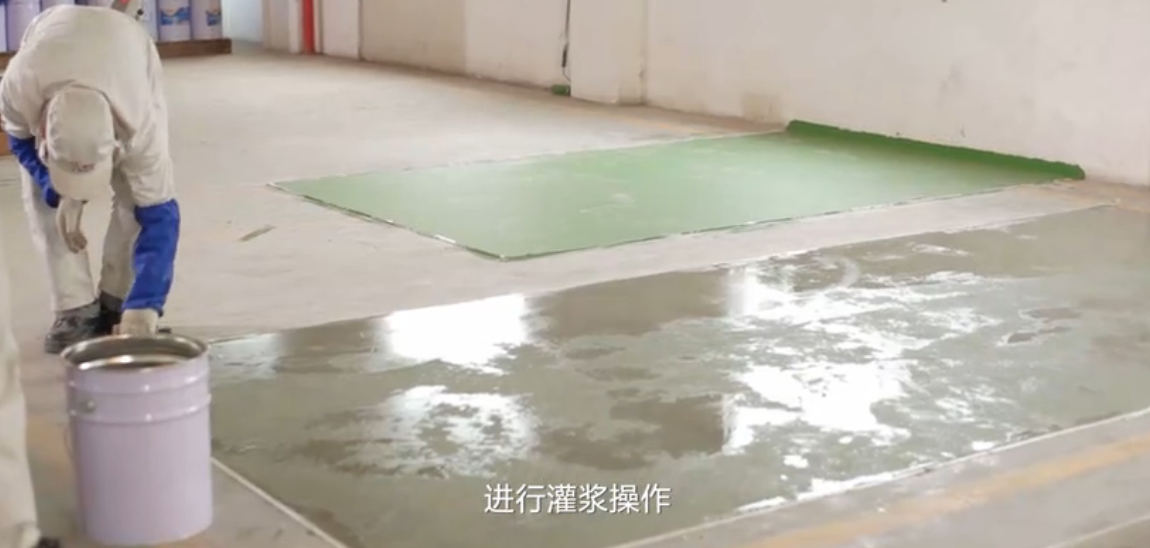

6、调和环氧彩砂漆进行灌浆。

7、镘涂透明环氧彩砂面漆。

8、清理、清洁,地面养护。

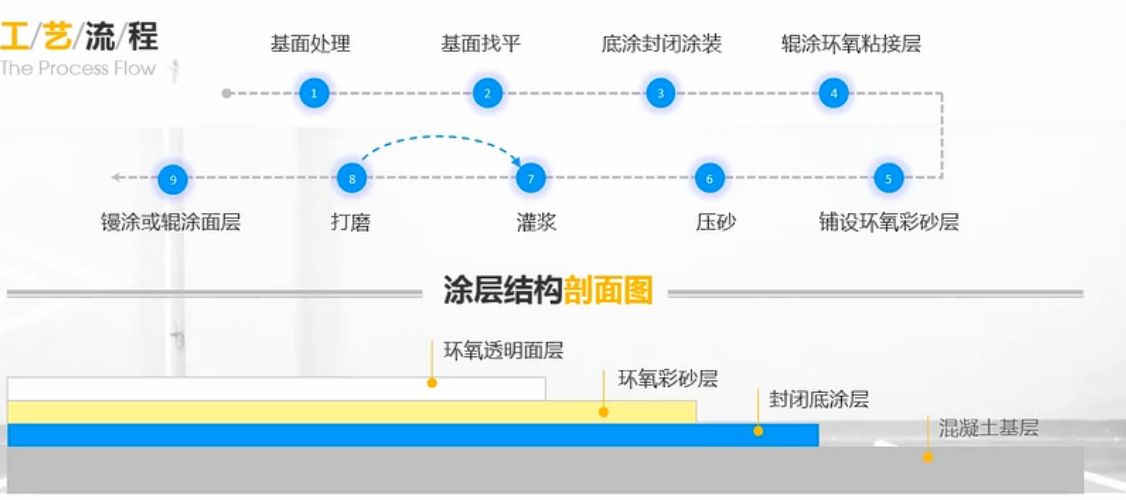

五、施工流程基面处理--基面找平--底涂封闭涂装--辊涂环氧粘结层--铺设环氧彩砂层--压砂--灌浆--打磨--镘涂或辊涂面漆


六、报价

5mm环氧彩砂材料表

序号

工艺

材料名称

用量㎏/㎡

厚度(mm)

1、

基面处理

打磨





2、

渗透性底漆

底漆

0.2

0

3、

辊涂环氧粘接层

环氧彩砂漆

0.15

0.15

4、

铺设环氧彩砂

环氧彩砂漆

0.8

5

5、

彩砂

9

6、

灌浆

环氧彩砂漆

0.6

0

7、

面漆封闭层

环氧彩砂漆

0.2

0

8、

面漆

环氧彩砂漆

0.6

0.5

9、

超耐磨层

聚氨酯耐磨清漆

0.1



珠海市固彩装饰工程有限公司

曾月高13928001405





七、施工图解:

















固彩装饰客服号
